Modularni cijevni sistemi
Sigurna i brza kompletna rješenja
Vrijednost proizvoda
U HENNLICH-u nudimo cjevovodne sisteme po modularnom principu, koji omogućavaju brzu i jednostavnu realizaciju projekata. U saradnji s našim partnerom S&W razvijamo pouzdana rješenja prilagođena vašim zahtjevima.
Modularni sistem može se koristiti za cijevne sisteme s prirubnicama i steznim prstenovima, kao i za cijevi s manžetama. U nastavku donosimo kratak pregled tri dostupne varijante.

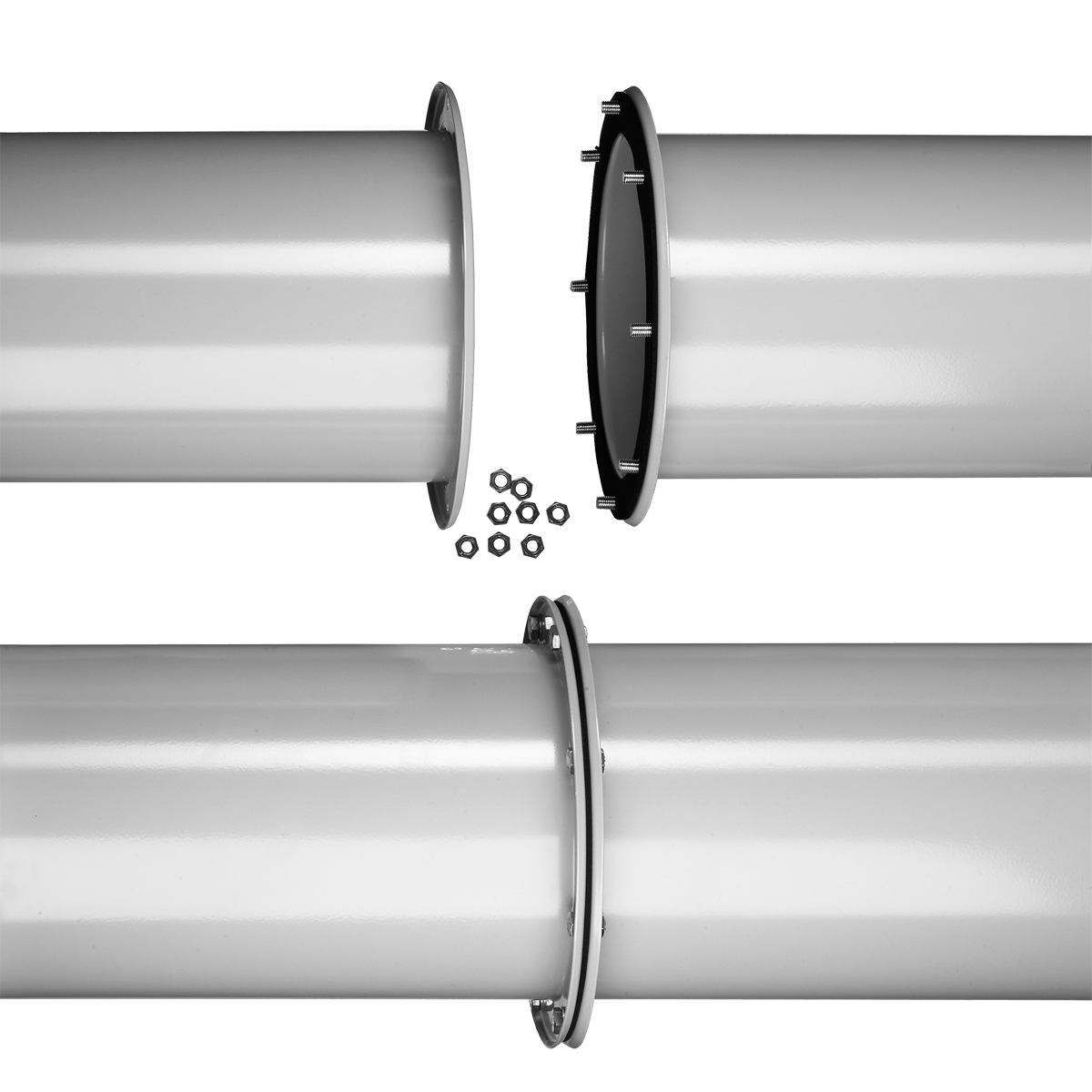

Cijevni sistemi s prirubnicom
Kod ovog sistema, cijevi se međusobno povezuju pomoću oblikovanih prirubnica koje se direktno formiraju na cijevi, slično kao u postupku porubljivanja. Prirubnica ima istu debljinu lima kao i cijev, a radi dodatne čvrstoće dobija fazetiranje ivica pod uglom od 45°. Cjevovodi s prirubnicama koriste se u brojnim oblastima, uključujući: cjevovode za transport sipkih materijala, cjevovode za otprašivanje, industrijske usisne sisteme, transportne sisteme niskog pritiska, sisteme za dovod zraka. Osim navedenog, primjenjuju se kod sistema za usisavanje uljne magle, kao i pri transportu sipkih materijala u hemijskoj i prehrambenoj industriji.

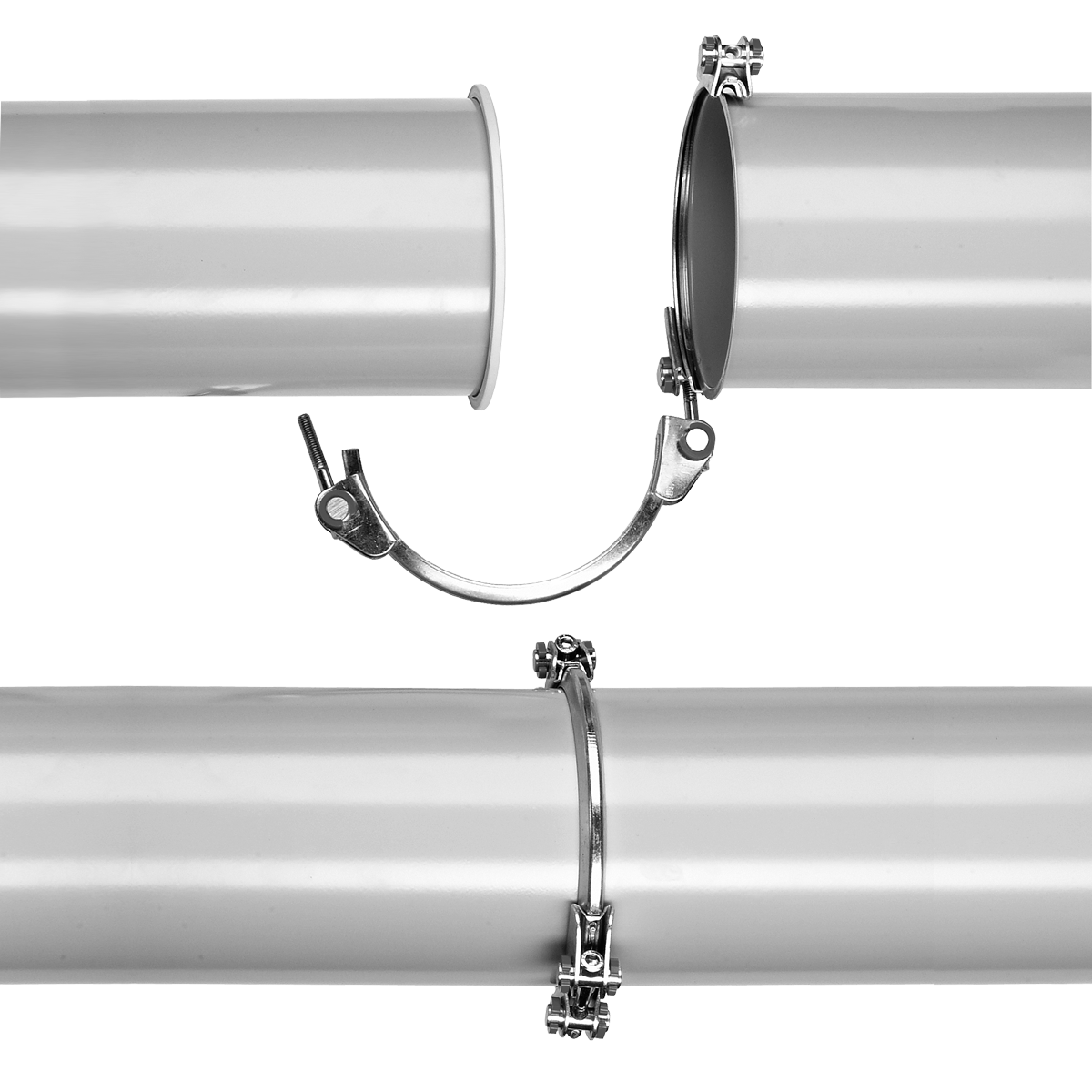

Cijevni sistemi sa steznim prstenom
Sistemi cjevovoda sa steznim prstenom koriste se u raznim industrijskim primjenama. Ovaj tip cjevovoda odlikuje se posebno kratkim vremenom montaže, a upotrijebljeni dijelovi se nakon demontaže mogu bez problema ponovo koristiti. Stezni prstenovi s Terostat zaptivnom masom koriste se uglavnom u transportnim cjevovodima za sipke materijale i u otprašnim cjevovodima za suhe prašine. Stezni prstenovi s prstenastom brtvom pogodni su za industrijske usisne sisteme, transportne sisteme niskog pritiska, sisteme za dovod zraka, usisavanje uljne magle te transport sipkih materijala u hemijskoj i prehrambenoj industriji.

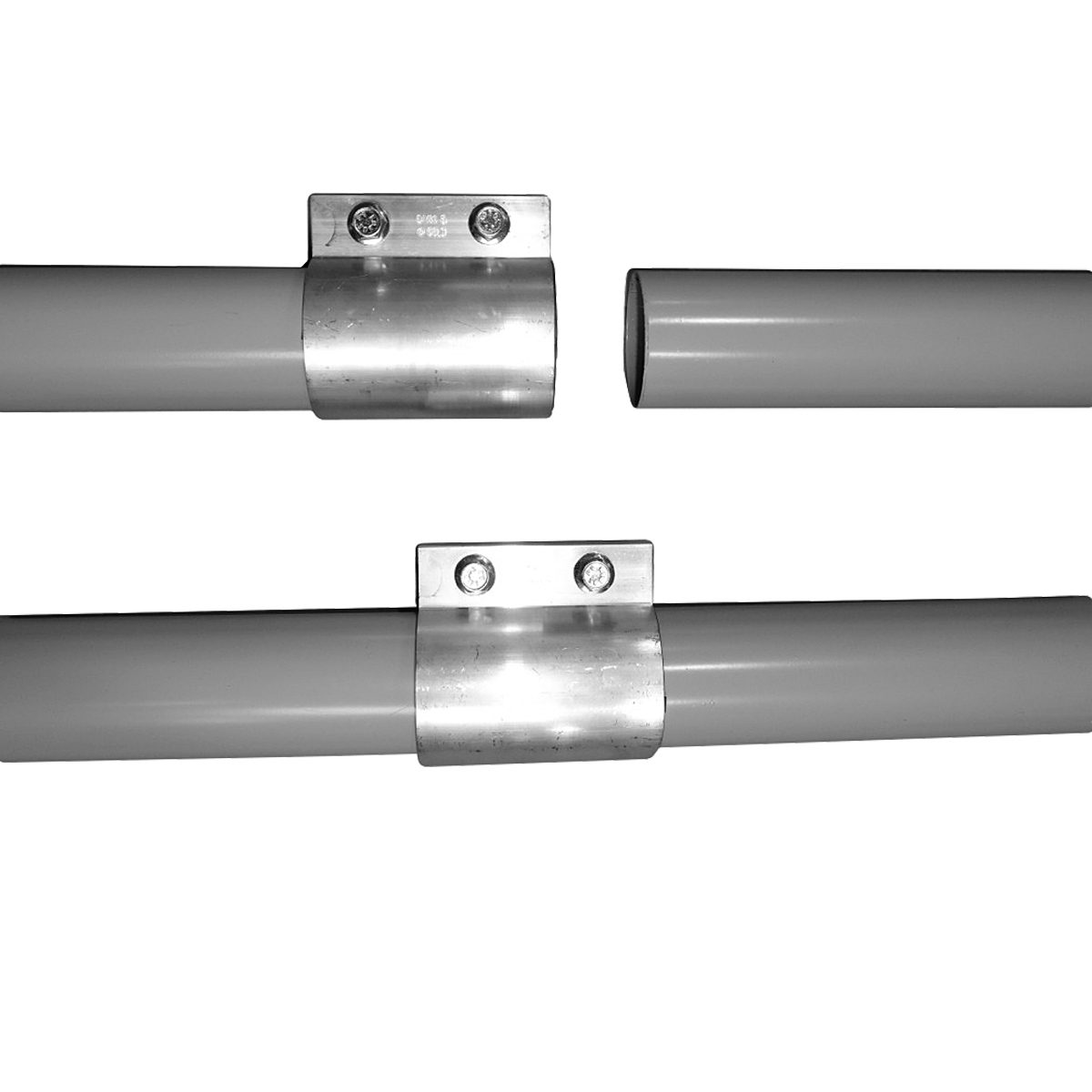

Cijevni sistemi s manžetom
Kod sistema cjevovoda s manžetama, cijevi se povezuju pomoću manžeta koje osiguravaju tihu, čvrstu i stabilnu vezu. Visoka preciznost uklapanja dijelova i brza montaža čine ovaj sistem efikasnim i pouzdanim rješenjem. Ovaj tip cjevovoda koristi se, između ostalog, za: cjevovode za usisavanje prašine, transport proizvoda, odvodne / ventilacione cjevovode.
Dodatna vrijednost
- Povoljno rješenje bez posebnih zahtjeva za održavanje
- Fleksibilna primjena
- Visoka preciznost uklapanja pojedinačnih dijelova
- Jednostavno proširenje i prilagođavanje
